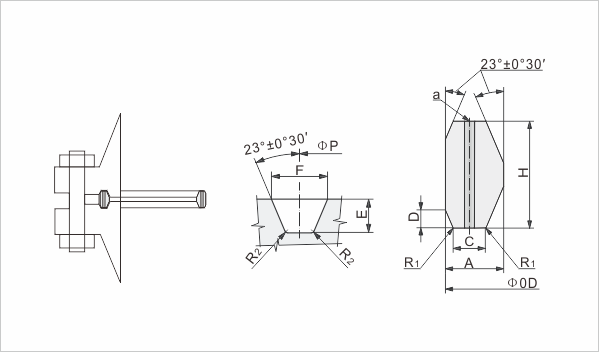

八角墊RX系列剖視圖

八角墊RX系列剖視圖


RX型墊片
RX型RTJ環墊圈制造符合API 6A和ASME B16.20標準，適合API 6 B和ASME / ANSI B16.5法蘭。
RX型是一個壓力能量適應的標準R型墊圈。RX型的設計以適應同一個標準的R槽設計,使得接合互換。修改后的設計使用壓力能量影響,提高了系統內部壓力，增加密封的效率。
壓力:2000 - 5000 PSI

公差：（mm）
A *（環的寬度）
+ 0.20，-0.000
h（環的高度）
+ 0.20，-0.000
外徑（外徑）
+ 0.5，-0.000
23 *（角）
1/2°
*寬度公差為0.008英寸。
“A”和高度“H”是允許的，只要寬度或高度的變化在整個圓周上不超過0.004英寸。

注 1:

壓力通道孔說明在環式接頭截面保證均衡的壓力可能會被困在槽，它是在環rx82通過rx91只?？椎闹行木€應位于“C”（寬平）的中點?？字睆綉?yīng)為A。

<td width="71" style="border-color: rg

    環號
    PRESSLURE ALASSES, API 6B
    中心徑
    P
    外直徑
    0D
    環寬
    A
    環高
    H
    重量
    Ibs.
    720-960and
    2000[Note(1)]
    2900[Note(1)]
    3000
    5000
    Rx20
    1 1／2
    -
    1 1／2
    1 1／2
    68.26
    76.20
    8.73
    19.05
    0.527
    Rx23
    2
    -
    -
    -
    82.55
    93.27
    11.91
    25.40
    1.15
    Rx24
    -
    -
    2
    2
    95.25
    105.97
    11.91
    25.40
    1.33
    Rx25
    -
    -
    -
    3 1／8
    101.60
    109.54
    8.73
    19.05
    1.42
    Rx26
    2 1／2
    -
    -
    -
    101.60
    111.92
    11.91
    25.40
    1.50
    Rx27
    -
    -
    2 1／2
    2 1／2
    107.95
    118.27
    11.91
    25.40
    1.73
    Rx31
    3
    -
    3
    -
    123.83
    134.54
    11.91
    25.40
    1.91
    Rx35
    -
    -
    -
    3
    136.53
    147.24
    11.91
    25.40
    2.09
    Rx37
    4
    -
    4
    -
    149.23
    159.94
    11.91
    25.40
    2.27
    Rx39
    -
    -
    -
    4
    161.93
    172.64
    11.91
    25.40
    2.54
    Rx41
    5
    -
    5
    -
    180.98
    191.69
    11.91
    25.40
    2.72
    Rx44
    -
    -
    -
    5
    193.68
    204.39
    11.91
    25.40
    2.96
    Rx45
    6
    -
    6
    -
    211.14
    281.85
    11.91
    25.40
    3.66
    Rx46
    -
    -
    -
    6
    211.14
    222.25
    13.49
    28.58
    8.56
    Rx47
    -
    -
    -
    8(2)
    228.60
    245.27
    19.84
    41.28
    3.79
    Rx49
    8
    -
    8
    -
    269.88
    280.59
    11.91
    25.40
    5.36
    Rx50
    -
    -
    -
    8
    269.88
    283.37
    16.67
    31.75
    4.56
    Rx53
    10
    -
    10
    -
    323.85
    334.57
    11.91
    25.40
    6.45
    Rx54
    -
    -
    -
    10
    323.85
    337.34
    16.67
    31.75
    5.36
    Rx57
    12
    -
    12
    -
    381.00
    391.72
    11.91
    25.40
    26.40
    Rx63
    -
    -
    -
    14
    419.10
    441.72
    26.99
    50.80
    6.63
    Rx65
    16
    -
    -
    -
    469.90
    480.62
    11.91
    25.40
    9.39
    Rx66
    -
    -
    16
    -
    469.90
    483.39
    16.67
    31.75
    7.52
    Rx69
    18
    -
    -
    -
    533.40
    544.12
    11.91
    25.40
    20.14
    Rx70
    -
    -
    18
    -
    533.40
    550.07
    19.84
    41.28
    11.63
    Rx73
    20
    -
    -
    -
    584.20
    596.11
    13.49
    31.75
    22.10
    Rx74
    -
    -
    20
    -
    584.20
    600.87
    19.84
    41.28
    0.790
    Rx82
    -
    1
    -
    -
    57.15
    67.87
    11.91
    25.40
    0.880
    Rx84
    -
    1 1／2
    -
    -
    63.50
    74.22
    11.91
    25.40
    0.880
    R
